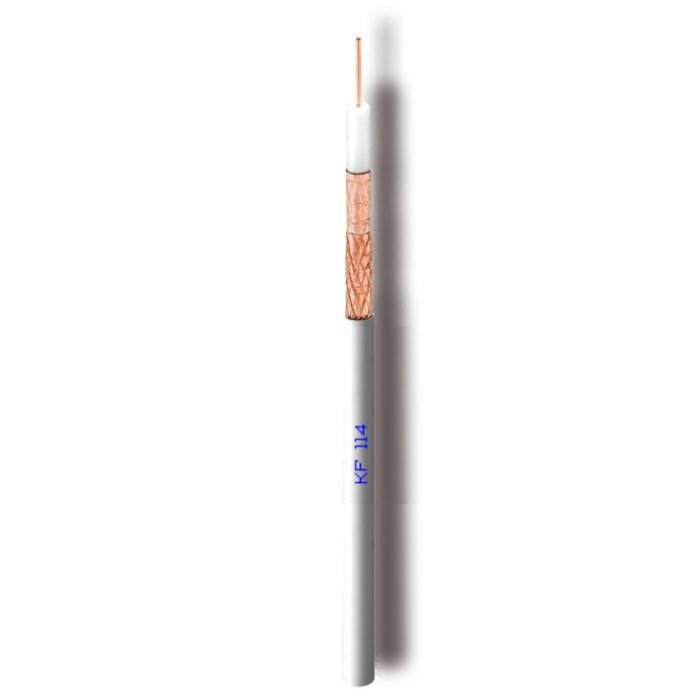

Cavel KF114

Konštrukčné vlastnosti

Vnútorný vodič:


1. priem. 1,13mm
2. materiál Cu



Dielektrikum:


1. priem. 4,80mm
2. materiál PEG



Tienenie


1. 1. Povrch laminátovej fólie materiál Cu/Pet
2. 2. Opletenie materiál Cu



Hustota opletenia:


1. 37%, priem. 5,30mm



Vonkajší plášť:


1. priem. 6,60mm
2. materiál PVC



Fyzikálne údaje

1. Obsah medi: 17,20kg/km
2. Váha kábla: 40,60kg/km
3. Min. rádius ohybu: samostatný/opakované ohyby 35/70mm
4. Max. pevnosť v ťahu: 150N



Elektrické údaje

1. Impedancia: 75±3 Ohm
2. Kapacita: 52±2 pF/m
3. Velocity ratio: 85%



Útlm (pri 20 ° C)

1. pri 5 MHz 1,4 dB/100m
2. pri 10MHz 2,0 dB/100m
3. pri 30MHz 3,0 dB/100m
4. pri 50MHz 3,7 dB/100m
5. pri 200MHz 7,8 dB/100m
6. pri 300MHz 9,6 dB/100m
7. pri 470MHz 11,9 dB/100m
8. pri 862MHz 16,5 dB/100m
9. pri 1000MHz 17,8 dB/100m
10. pri 1750MHz 24,2 dB/100m
11. pri 2150MHz 27,1 dB/100m
12. pri 2400 MHz 28,8 dB/100m
13. pri 3000 MHz 32,6 dB/100m



Štrukturálny Spätný Útlm (SRL)

1. pre 5 - 470 MHz dB > 30
2. pre 470 - 1000MHz dB > 28
3. pre 1000 -2000 MHz dB > 26
4. pre 2000 - 3000 MHz dB > 22



Tienenie (SA) trieda A


1. pre 5 - 30 MHz (Tl) m?/m <15
2. pre 30-1000MHz dB >75
3. pre 1000 -2000 MHz dB >85
4. pre 2000 -3000 MHz dB >75



DC rezistancia: vnútorná / vonkajšia

1. 18/22 Ohm/km
2. Odpor 40 Ohm/km
3. Izolačné napätie plášťa 3kV
4. Max. prúd 8A
5. Špecifikácia podľa normy: EN50117 2-4



Štandard balenia

1. Druh balenia: zvitok
2. Dĺžka jednotlivého balenia: 100m, 250m
