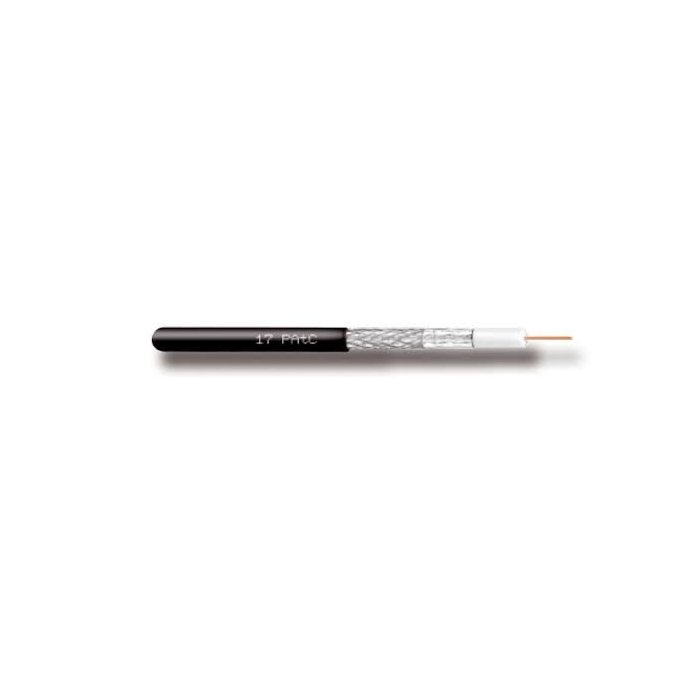

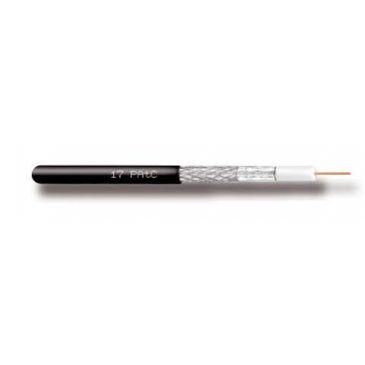

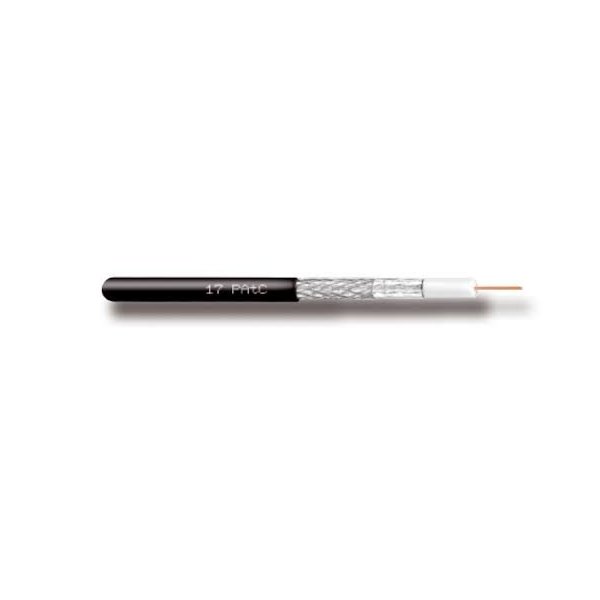

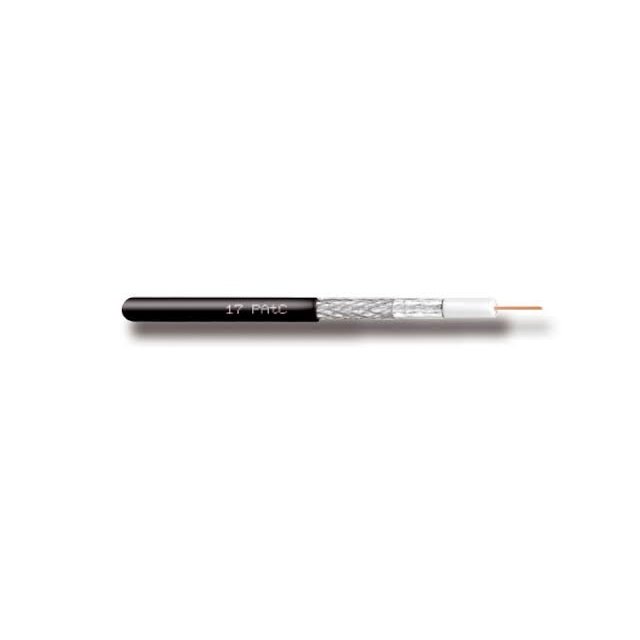

Cavel 17PAtC 36762 C-413322

Konštrukčné vlastnosti

Vnútorný vodič

1. priem. 1,13mm , materiál Cu



Dielektrikum

1. priem. 4,8mm, materiál PEG



Tienenie

1. 1. Povrch laminátovej fólie materiál APA
2. 2. Opletenie materiál CuSn




Hustota opletenia

1. 45%, priem. 5,30mm



Vonkajší plášť

1. priem. 6,8mm, materiál PE



Fyzikálne údaje

1. Obsah medi 14,5kg/km
2. Váha kábla 36kg/km



Min. rádius ohybu


1. samostatný / opakovanéohyby 35/70mm
2. Max. pevnosťv ťahu 150N



Elektrické údaje

1. Impedancia 75±3 Ohm
2. Kapacita 52±2 pF/m
3. Velocity ratio 85%



Útlm (pri 20 ° C)

1. pri 5 MHz 1,6 dB/100m
2. pri 10MHz 2,1 dB/100m
3. pri 30MHz 3,2 dB/100m
4. pri 50MHz 4,1 dB/100m
5. pri 200MHz 7,9 dB/100m
6. pri 300MHz 9,8 dB/100m
7. pri 470MHz 12,4 dB/100m
8. pri 862MHz 17,1 dB/100m
9. pri 1000MHz 18,5 dB/100m
10. pri 1750MHz 24,9 dB/100m
11. pri 2150MHz 27,9 dB/100m
12. pri 2400 MHz 29,6 dB/100m
13. pri 3000 MHz 33,4 dB/100m



Štrukturálny Spätný Útlm (SRL)

1. pre 5 - 470 MHz dB > 30
2. pre 470 - 1000MHz dB > 28
3. pre 1000 -2000 MHz dB > 26
4. pre 2000 - 3000 MHz dB > 22



Tienenie (SA) trieda A

1. pre 5 - 30 MHz (Tl) m?/m <5
2. pre 30-1000MHz dB >85
3. pre 1000 -2000 MHz dB >80
4. pre 2000 -3000 MHz dB > 70



DC rezistancia: vnútorná / vonkajšia

1. 18/22 Ohm/km
2. Odpor 40 Ohm/km
3. Izolačnénapätie plášťa 5kV
4. Max. prúd 8A
5. Špecifikácia podľa normy EN50117 2-5



Štandard balenia

1. Druh balenia: zvitok
2. Dĺžka jednotlivého balenia: 100m
